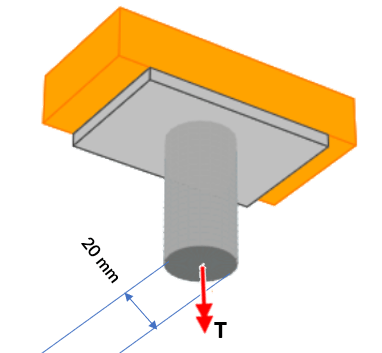

2. Halla el par de torsión $T$ que causa un esfuerzo cortante máximo de $70\;MPa$ en el eje cilíndrico que se muestra en la figura.

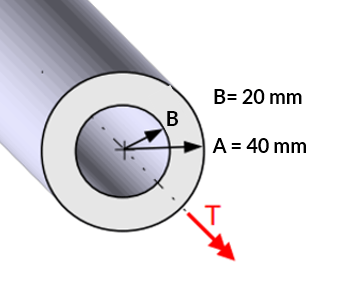

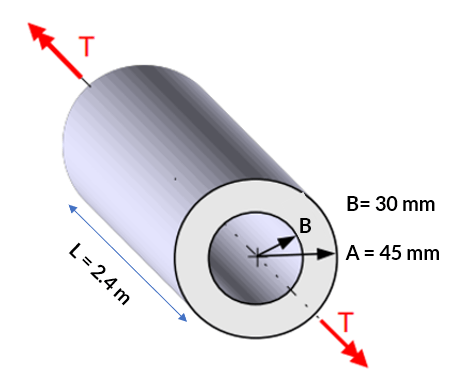

3. Halla el par de torsión $T$ que causa un esfuerzo cortante máximo de 45 MPa en el eje cilíndrico hueco que se muestra en la figura.

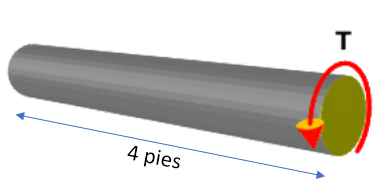

4. Halla el esfuerzo cortante máximo causado por el par de torsión T de $40 kip\cdot pulg$ en el eje sólido de 3 pulg de diámetro, que se muestra en la figura.
5. El tubo fijo en A tiene un diámetro exterior de 40 mm y un diámetro interior de 37 mm. Se le aplican tres pares de torsión como se muestra en el objeto interactivo (negativo en color azul), halla el esfuerzo cortante máximo desarrollado en el tubo.
6. El eje sólido de 50 mm de diámetro se utiliza para transmitir los pares de torsión aplicados. Halla el esfuerzo cortante máximo absoluto en el eje (rota el objeto interactivo para apreciar las longitudes y los momentos torsores, azules negativos y rojos positivos).
7. Los pares de torsión mostrados en el objeto interactivo se ejercen sobre el eje sólido. Halla el esfuerzo cortante máximo a) en el tramo rojo, b) en el tramo azul.

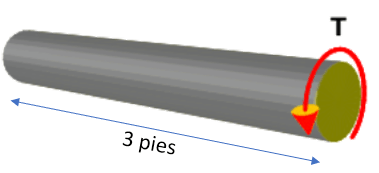

8. Para el eje sólido que se muestra en la figura, halla el ángulo de torsión en el extremo libre, sabiendo que $T = 60 \;kip\cdot pulg$ y el diámetro del eje es de 3 pulg. Usa $G = 11.2 \times 10^6\; psi$.
9. El eje de acero con un diámetro de 60 mm está sometido a los pares de torsión mostrados en el objeto interactivo. Halla el ángulo de giro del extremo A con respecto a C.
